INVERTER ĐIỆN MẶT TRỜI LÀ GÌ? VAI TRÒ TRONG HỆ THỐNG SOLAR

Inverter điện mặt trời là một trong những thiết bị quan trọng nhất của hệ thống solar. Thiết bị có nhiệm vụ chuyển đổi dòng điện một chiều do tấm pin tạo ra thành dòng điện xoay chiều để cấp cho các thiết bị điện, hòa vào lưới điện hoặc kết hợp với pin lưu trữ.

Việc lựa chọn inverter phù hợp ảnh hưởng trực tiếp đến hiệu suất chuyển đổi, khả năng vận hành, mức độ an toàn và khả năng mở rộng của toàn bộ hệ thống điện mặt trời.

Inverter điện mặt trời là gì?

Inverter điện mặt trời, còn gọi là biến tần năng lượng mặt trời, là thiết bị chuyển đổi điện một chiều DC từ các tấm pin thành điện xoay chiều AC. Đây là dạng điện được sử dụng phổ biến trong hệ thống điện dân dụng, thương mại, nhà máy và lưới điện.

Theo Bộ Năng lượng Hoa Kỳ, tấm pin quang điện tạo ra dòng điện DC, còn inverter chuyển đổi nguồn điện này thành AC để sử dụng cho phụ tải hoặc đưa vào lưới điện. U.S. Department of Energy

Ngoài chức năng chuyển đổi dòng điện, inverter hiện đại còn có thể thực hiện nhiều nhiệm vụ khác như:

• Theo dõi điểm công suất cực đại của tấm pin
• Kiểm soát điện áp và tần số đầu ra
• Đồng bộ với điện lưới
• Giám sát sản lượng điện
• Phát hiện lỗi và bảo vệ hệ thống
• Quản lý hoạt động sạc - xả pin lưu trữ
• Chuyển đổi nguồn điện khi mất lưới
• Kết nối với phần mềm quản lý từ xa

Inverter hoạt động như thế nào?

Các tấm pin hấp thụ ánh sáng mặt trời và tạo ra dòng điện một chiều. Nguồn điện này được truyền qua dây dẫn DC đến inverter.

Inverter sử dụng các linh kiện điện tử công suất để điều khiển và chuyển đổi dòng điện DC thành dòng điện AC có điện áp, tần số và dạng sóng phù hợp. Điện sau chuyển đổi được cấp cho phụ tải, đưa vào lưới điện hoặc phối hợp với hệ thống lưu trữ.

Quá trình vận hành cơ bản gồm:

1. Tấm pin tạo ra điện DC.
2. Inverter tiếp nhận điện từ các chuỗi tấm pin.
3. Bộ MPPT tìm điểm vận hành có công suất tốt nhất.
4. Inverter chuyển đổi điện DC thành AC.
5. Nguồn AC được cấp cho phụ tải hoặc hòa vào lưới.
6. Hệ thống giám sát ghi nhận sản lượng và trạng thái vận hành.

Đối với inverter hybrid, thiết bị còn điều phối điện giữa tấm pin, pin lưu trữ, phụ tải và điện lưới theo chế độ đã được cài đặt.

Vai trò của inverter trong hệ thống solar

Chuyển đổi dòng điện DC thành AC

Đây là chức năng cơ bản nhất của inverter. Điện DC từ tấm pin không thể cấp trực tiếp cho phần lớn thiết bị điện thông thường. Inverter chuyển nguồn điện này thành AC để sử dụng trong nhà ở, văn phòng hoặc nhà máy.

Tối ưu công suất của tấm pin

Cường độ ánh sáng và nhiệt độ thay đổi liên tục trong ngày. Vì vậy, điện áp và dòng điện do tấm pin tạo ra cũng không cố định.

Inverter sử dụng chức năng MPPT - theo dõi điểm công suất cực đại - để điều chỉnh điểm vận hành của chuỗi pin. Mục tiêu là khai thác lượng điện phù hợp nhất trong từng điều kiện ánh sáng.

Inverter có nhiều MPPT thường phù hợp với công trình có nhiều hướng mái, độ nghiêng khác nhau hoặc các khu vực chịu mức độ che bóng không giống nhau.

Đồng bộ với điện lưới

Inverter hòa lưới phải kiểm soát điện áp, tần số và pha của dòng điện đầu ra để phù hợp với lưới điện. Khi các thông số đáp ứng yêu cầu, nguồn điện mặt trời mới có thể cấp cho phụ tải và kết nối với hệ thống điện hiện hữu.

Nếu phát hiện điện lưới bất thường hoặc bị mất, inverter hòa lưới thông thường sẽ ngừng phát điện để bảo đảm an toàn. Vì vậy, hệ thống hòa lưới không có chức năng dự phòng thường không tiếp tục cấp điện khi mất lưới.

Bảo vệ hệ thống điện mặt trời

Tùy từng sản phẩm, inverter có thể tích hợp hoặc phối hợp với các chức năng bảo vệ như:

• Bảo vệ quá áp
• Bảo vệ quá dòng
• Bảo vệ ngắn mạch
• Bảo vệ quá nhiệt
• Giám sát cách điện
• Phát hiện dòng rò
• Phát hiện đấu ngược cực
• Chống vận hành độc lập ngoài ý muốn
• Cảnh báo sự cố chuỗi pin
• Ngắt hệ thống khi thông số vượt giới hạn

Các chức năng cụ thể cần được kiểm tra trên tài liệu kỹ thuật của từng model, thay vì mặc định mọi inverter đều có cấu hình bảo vệ giống nhau.

Quản lý pin lưu trữ

Với hệ thống có lưu trữ, inverter hybrid hoặc inverter lưu trữ điều khiển quá trình nạp và sử dụng điện từ pin. Thiết bị phối hợp với hệ thống quản lý pin BMS để theo dõi trạng thái và duy trì hoạt động sạc - xả theo giới hạn kỹ thuật.

Tùy theo cấu hình, inverter có thể ưu tiên:

• Cấp điện mặt trời cho phụ tải
• Nạp phần điện dư vào pin
• Sử dụng điện từ pin vào buổi tối
• Duy trì nguồn cho tải ưu tiên khi mất điện
• Sạc pin bằng điện lưới vào thời gian được cài đặt
• Hạn chế phát điện ngược lên lưới

Theo dõi hoạt động của hệ thống

Nhiều inverter được kết nối với ứng dụng hoặc nền tảng giám sát trực tuyến. Người vận hành có thể theo dõi:

• Công suất phát điện tức thời
• Sản lượng điện theo ngày, tháng và năm
• Điện áp, dòng điện của chuỗi pin
• Tình trạng pin lưu trữ
• Lượng điện tiêu thụ
• Lượng điện lấy từ hoặc đưa lên lưới
• Trạng thái hoạt động của thiết bị
• Mã lỗi và cảnh báo kỹ thuật

Dữ liệu giám sát giúp phát hiện sớm hiện tượng sản lượng giảm hoặc thiết bị vận hành không bình thường.

Các loại inverter điện mặt trời phổ biến

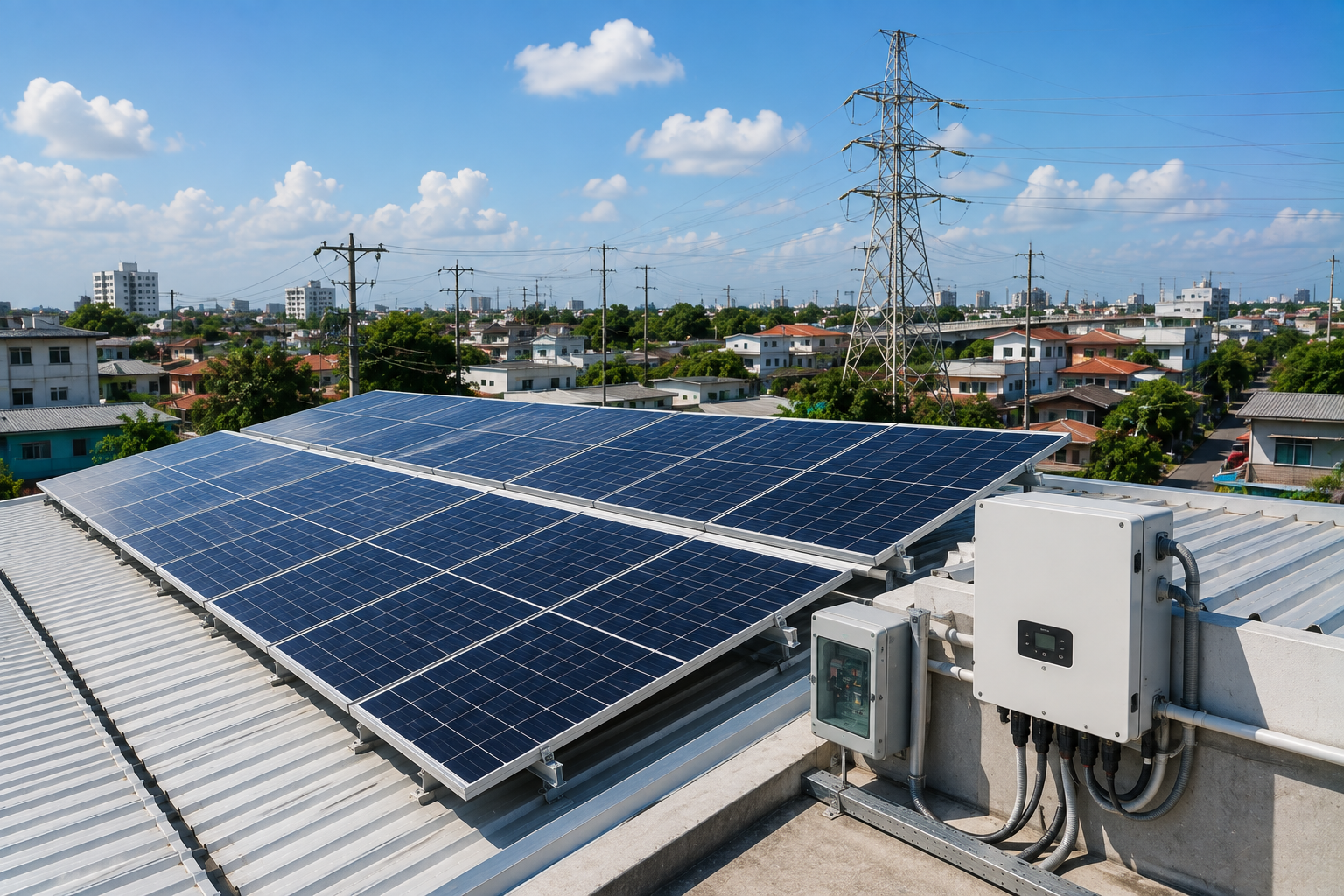

Inverter hòa lưới

Inverter hòa lưới chuyển đổi điện mặt trời thành điện AC và đồng bộ với điện lưới. Điện tạo ra được ưu tiên sử dụng cho các phụ tải đang hoạt động. Khi điện mặt trời không đủ, hệ thống lấy thêm điện từ lưới.

Loại inverter này phù hợp với:

• Hộ gia đình sử dụng điện vào ban ngày
• Văn phòng và tòa nhà thương mại
• Nhà xưởng sản xuất
• Kho hàng và trung tâm logistics
• Công trình muốn giảm lượng điện mua từ lưới

Inverter hòa lưới thông thường không có khả năng duy trì nguồn dự phòng khi lưới điện bị mất.

Inverter độc lập

Inverter độc lập được sử dụng cho hệ thống không kết nối với điện lưới. Thiết bị lấy điện từ tấm pin hoặc pin lưu trữ để cấp cho phụ tải.

Loại inverter này phù hợp với:

• Khu vực chưa có điện lưới
• Trạm viễn thông hoặc trạm kỹ thuật
• Trang trại ở vị trí xa
• Hệ thống chiếu sáng độc lập
• Công trình cần nguồn điện riêng biệt

Hệ thống độc lập cần được tính toán kỹ về công suất tải, sản lượng điện mặt trời và dung lượng pin nhằm duy trì nguồn điện trong thời gian không có nắng.

Inverter hybrid

Inverter hybrid kết hợp khả năng hòa lưới và quản lý pin lưu trữ. Thiết bị có thể điều phối nguồn điện từ tấm pin, lưới điện và pin theo từng chế độ vận hành.

Inverter hybrid phù hợp với công trình:

• Cần nguồn điện dự phòng
• Muốn sử dụng điện mặt trời vào buổi tối
• Có nhóm phụ tải quan trọng
• Muốn chủ động quản lý năng lượng
• Dự kiến đầu tư pin lưu trữ
• Cần thiết lập khung giờ sạc - xả

Không phải inverter hybrid nào cũng hỗ trợ mọi loại pin. Cần kiểm tra điện áp, giao thức kết nối BMS và danh sách pin tương thích trước khi lựa chọn.

Phân loại inverter theo cấu trúc hệ thống

Inverter chuỗi

Nhiều tấm pin được ghép thành chuỗi và kết nối với một inverter. Đây là cấu hình phổ biến trong hệ thống điện mặt trời dân dụng, thương mại và công nghiệp.

Ưu điểm của inverter chuỗi là cấu trúc tương đối đơn giản, thuận tiện kiểm tra và có nhiều dải công suất. Tuy nhiên, bóng che hoặc sự chênh lệch giữa các tấm trong cùng chuỗi có thể ảnh hưởng đến khả năng khai thác điện.

Inverter trung tâm

Inverter trung tâm có công suất lớn, tiếp nhận nguồn DC từ nhiều chuỗi tấm pin. Thiết bị thường được sử dụng tại các dự án điện mặt trời quy mô lớn.

Phương án này giúp tập trung quản lý thiết bị nhưng cần thiết kế hệ thống DC, bảo vệ, làm mát và kế hoạch bảo trì phù hợp.

Microinverter

Microinverter thường được lắp riêng cho từng tấm pin hoặc một nhóm nhỏ tấm pin. Điện DC được chuyển thành AC ngay tại vị trí mô-đun.

Cấu hình này hỗ trợ theo dõi và tối ưu từng tấm, phù hợp với mái có nhiều hướng hoặc bị che bóng không đồng đều. Tuy nhiên, số lượng thiết bị lớn và vị trí lắp đặt trên mái có thể ảnh hưởng đến chi phí và công tác bảo trì.

Bộ Năng lượng Hoa Kỳ cho biết hệ thống điện mặt trời có thể sử dụng một inverter chung hoặc các microinverter gắn với từng mô-đun. Inverter chung thường thuận tiện hơn khi cần làm mát và bảo trì. Solar Photovoltaic System Design Basics

Phân biệt inverter hòa lưới và inverter hybrid

Khả năng cấp điện dự phòng của inverter hybrid còn phụ thuộc vào công suất đầu ra dự phòng, thời gian chuyển nguồn, dung lượng pin và cách phân chia tải.

Cách lựa chọn inverter điện mặt trời phù hợp

Xác định loại hệ thống

Trước tiên, cần xác định công trình sử dụng hệ thống hòa lưới, độc lập hay có lưu trữ. Mỗi mô hình yêu cầu một loại inverter và phương án đấu nối khác nhau.

Nếu mục tiêu chỉ là giảm lượng điện mua từ lưới, inverter hòa lưới có thể đáp ứng. Nếu công trình cần duy trì nguồn điện khi mất lưới, cần xem xét inverter hybrid kết hợp pin lưu trữ.

Lựa chọn công suất phù hợp

Công suất inverter cần được tính toán dựa trên:

• Tổng công suất của các tấm pin
• Công suất phụ tải
• Biểu đồ sử dụng điện
• Điều kiện bức xạ tại khu vực
• Tỷ lệ tổn hao dự kiến
• Khả năng mở rộng sau này
• Yêu cầu cấp điện dự phòng

Không nên lựa chọn inverter chỉ bằng cách cộng công suất các thiết bị điện. Đối với hệ thống có lưu trữ, còn phải xem xét công suất khởi động của động cơ, máy bơm, điều hòa và các tải có dòng khởi động lớn.

Kiểm tra dải điện áp MPPT

Tổng điện áp của chuỗi tấm pin phải nằm trong dải MPPT và không vượt quá điện áp DC tối đa của inverter. Việc tính toán cần xét cả sự thay đổi điện áp khi nhiệt độ môi trường tăng hoặc giảm.

Các thông số cần kiểm tra gồm:

• Điện áp DC đầu vào tối đa
• Dải điện áp MPPT
• Dòng điện tối đa trên mỗi MPPT
• Dòng ngắn mạch cho phép
• Số lượng MPPT
• Số đầu vào chuỗi pin
• Công suất DC tối đa

Xem xét số lượng MPPT

Công trình có nhiều hướng mái hoặc các khu vực lắp đặt khác nhau nên sử dụng inverter có số MPPT phù hợp. Mỗi nhóm tấm có điều kiện hoạt động tương tự có thể được bố trí trên một MPPT riêng.

Không nên kết nối tùy ý những chuỗi có hướng, số lượng tấm hoặc đặc điểm che bóng khác nhau vào cùng một MPPT.

Kiểm tra hiệu suất chuyển đổi

Hiệu suất thể hiện tỷ lệ điện DC được chuyển thành điện AC. Tuy nhiên, người mua không nên chỉ dựa vào hiệu suất cực đại. Cần đánh giá thêm hiệu suất trong các mức tải khác nhau và khả năng vận hành thực tế của toàn hệ thống.

Kiểm tra khả năng tương thích với pin

Khi lựa chọn inverter hybrid, cần xác định:

• Loại pin được hỗ trợ
• Điện áp pin
• Công suất sạc và xả
• Dòng sạc tối đa
• Giao thức kết nối BMS
• Dung lượng lưu trữ cho phép
• Khả năng ghép thêm mô-đun pin
• Chính sách cập nhật phần mềm

Inverter và pin không tương thích có thể không giao tiếp được hoặc không khai thác đầy đủ chức năng quản lý năng lượng.

Đánh giá điều kiện lắp đặt

Inverter cần phù hợp với môi trường tại công trình. Những yếu tố cần xem xét gồm:

• Lắp đặt trong nhà hay ngoài trời
• Cấp bảo vệ của vỏ thiết bị
• Nhiệt độ hoạt động
• Khả năng tản nhiệt
• Độ ẩm môi trường
• Mức độ bụi và ăn mòn
• Khoảng cách đến tấm pin và tủ điện
• Không gian kiểm tra, sửa chữa

Vị trí lắp đặt nên khô ráo, thông thoáng, hạn chế ánh nắng trực tiếp và thuận tiện cho công tác vận hành.

Quan tâm đến bảo hành và hỗ trợ kỹ thuật

Khách hàng nên kiểm tra rõ:

• Thời hạn bảo hành
• Điều kiện bảo hành
• Đơn vị tiếp nhận tại Việt Nam
• Thời gian xử lý sự cố
• Khả năng cung cấp thiết bị thay thế
• Nền tảng giám sát
• Chính sách cập nhật phần mềm
• Dịch vụ hỗ trợ sau lắp đặt

Thời hạn bảo hành dài chỉ mang lại giá trị khi có đầu mối hỗ trợ rõ ràng và khả năng xử lý thiết bị thực tế.

Những lỗi thường gặp khi lựa chọn inverter

Chọn công suất không phù hợp

Inverter quá nhỏ có thể bị giới hạn công suất vào thời điểm hệ thống phát điện cao. Inverter quá lớn lại có thể làm tăng chi phí và vận hành không phù hợp với cấu hình tấm pin.

Không kiểm tra điện áp chuỗi pin

Nếu số lượng tấm trên chuỗi không đúng, điện áp có thể nằm ngoài dải hoạt động của inverter. Hệ thống khi đó có thể không khởi động, hoạt động kém hiệu quả hoặc phát sinh cảnh báo.

Bỏ qua dòng điện đầu vào

Các thế hệ tấm pin công suất cao có thể tạo ra dòng điện lớn. Inverter phải có khả năng tiếp nhận dòng làm việc và dòng ngắn mạch tương ứng.

Cho rằng hệ thống hòa lưới vẫn hoạt động khi mất điện

Inverter hòa lưới thông thường sẽ ngừng phát khi mất lưới. Nếu cần nguồn dự phòng, hệ thống phải được thiết kế với inverter phù hợp, pin lưu trữ và mạch tải ưu tiên.

Mua inverter trước khi thiết kế hệ thống

Việc mua thiết bị trước có thể dẫn đến tình trạng không tương thích với số lượng tấm pin, cấu trúc mái, điện lưới hoặc nhu cầu lưu trữ. Inverter nên được lựa chọn sau khi khảo sát và tính toán cấu hình tổng thể.

Inverter điện mặt trời có tuổi thọ bao lâu?

Tuổi thọ của inverter phụ thuộc vào chất lượng thiết bị, nhiệt độ làm việc, tải vận hành, điều kiện môi trường và chế độ bảo trì. Thiết bị thường xuyên hoạt động ở nhiệt độ cao, bị bụi bẩn hoặc thông gió kém có thể suy giảm độ ổn định nhanh hơn.

Để duy trì khả năng vận hành, cần thực hiện:

• Vệ sinh khu vực lắp đặt
• Kiểm tra khe và quạt tản nhiệt
• Theo dõi cảnh báo trên phần mềm
• Kiểm tra dây dẫn và đầu nối
• Đo thông số đầu vào, đầu ra
• Kiểm tra thiết bị đóng cắt và chống sét
• Cập nhật phần mềm theo hướng dẫn
• Bảo trì định kỳ theo khuyến cáo của nhà sản xuất

Người sử dụng không nên tự tháo vỏ hoặc sửa chữa inverter khi chưa có chuyên môn về điện.

Khi nào cần kiểm tra inverter?

Inverter nên được kiểm tra khi xuất hiện các dấu hiệu như:

• Sản lượng điện giảm bất thường
• Thiết bị báo lỗi liên tục
• Inverter thường xuyên tự khởi động lại
• Không kết nối được với phần mềm giám sát
• Nhiệt độ thiết bị tăng cao
• Hệ thống không sạc hoặc không xả pin
• Công suất đầu ra bị giới hạn
• Có tiếng ồn hoặc trạng thái vận hành bất thường

Kỹ thuật viên cần kiểm tra mã lỗi, thông số chuỗi pin, điện lưới, hệ thống lưu trữ và các thiết bị bảo vệ để xác định nguyên nhân.

Kết luận

Inverter điện mặt trời là thiết bị chuyển đổi điện DC từ tấm pin thành điện AC để cấp cho phụ tải hoặc hòa vào lưới điện. Thiết bị còn đảm nhiệm việc tối ưu công suất, giám sát vận hành, bảo vệ hệ thống và quản lý pin lưu trữ đối với cấu hình hybrid.

Lựa chọn inverter cần dựa trên loại hệ thống, công suất tấm pin, điện áp chuỗi, dòng điện đầu vào, số MPPT, điều kiện lắp đặt và nhu cầu dự phòng. Việc khảo sát và thiết kế đồng bộ ngay từ đầu giúp hệ thống solar vận hành ổn định, khai thác tốt sản lượng điện và thuận tiện cho việc bảo trì, mở rộng.
